三方控制阀开发出上装式O型偏心球阀
2017-08-03 浏览量:4561

上装式偏心O型球阀查新要点
一、查新项目的科学技术要点
  ㈠研究目的
  上装式偏心O型球阀应用于压水堆核电厂反应堆系统。
  公司在核电领域已有十多年的接触和往来,为秦山二期核电站提供了核级温度自力式调节阀、J21Y根阀、H764型止回阀,对核法规和标准有较深了解,为国产化取代进口作出一定贡献。所以,公司决定设计开发压水堆核电厂球阀。
㈡研究内容和结果

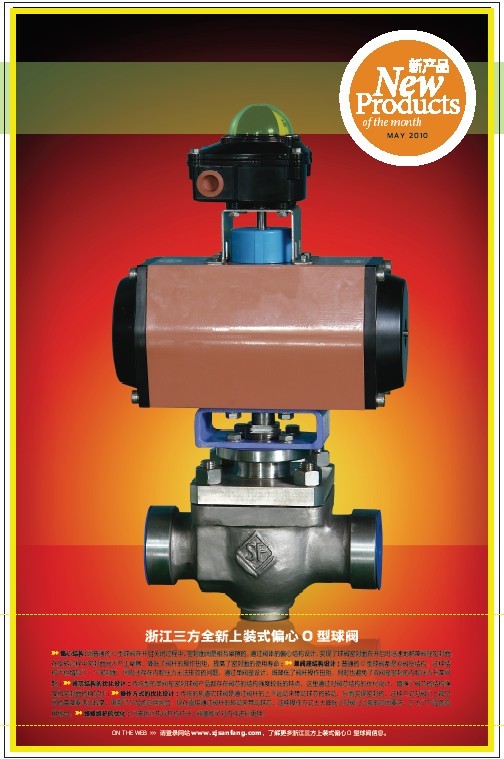

⒈构成:上装式偏心O型球阀由气动活塞式执行机构、球阀及附件构成。
⒉工作原理:输入一定气源压力使气动活塞式执行机构输出90°的角位移来控制球阀的开关。
⒊用途:该阀用于压水堆核电厂反应堆系统内流体的切断功能。
⒋工艺方法:承压件(阀体、上装盖)有金属模铸造成型,阀体焊接端口进行无损探伤检测。
⒌主要技术参数:安全等级:核3级;
                抗震类别:NS;
                公称压力:1.6MPa~6.4MPa;
                公称通径:25mm~200mm;
                适用温度:-60℃~350℃;
                设计寿命:≥60年;
                密封性能:零泄漏。
二、查新点与查新要求
⒈偏心结构:因普通的O型球阀在开启关闭过程中,密封面间是相互摩擦的,通过阀体的偏心结构设计,实现了球阀密封面在开启时迅速地脱离阀座密封面,在旋转过程中密封面间不产生摩擦,降低了阀杆的操作扭矩,提高了密封面的使用寿命;
⒉单阀座结构设计:普通的O型球阀都是双阀座结构,这种结构不但增加了一个密封面,同时还存在内腔压力无法排放的问题,通过单阀座设计,既降低了阀杆操作扭矩,同时也避免了双阀座密封的内腔压力升高问题;
⒊阀芯结构的优化设计:传统型的单阀座密封球阀产品都存在阀芯的结构强度较低的特点,这里通过对阀芯结构的优化设计,增强了阀芯的结构强度和密封面的稳定性;
⒋操作方式的优化设计:传统的轨道式球阀是通过阀杆的上下运动来带动球芯的转动,从而实现密封的,这种方式对阀门上部空间的高度要求比较高,限制了产品的应用场合,现在直接通过阀杆的转动来带动球芯,这种操作方式大大降低了对阀门上部的空间要求,扩大了产品的应用场合。
