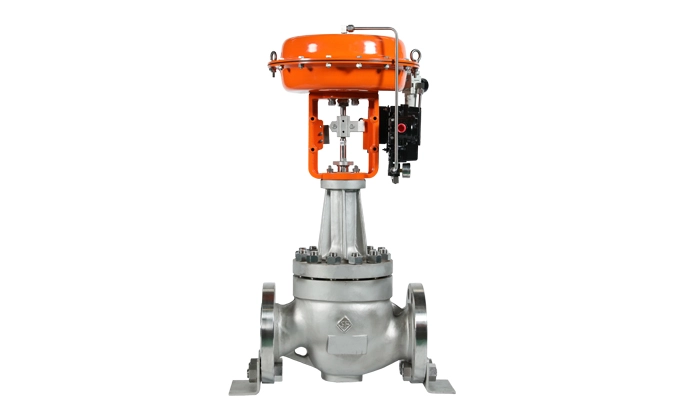

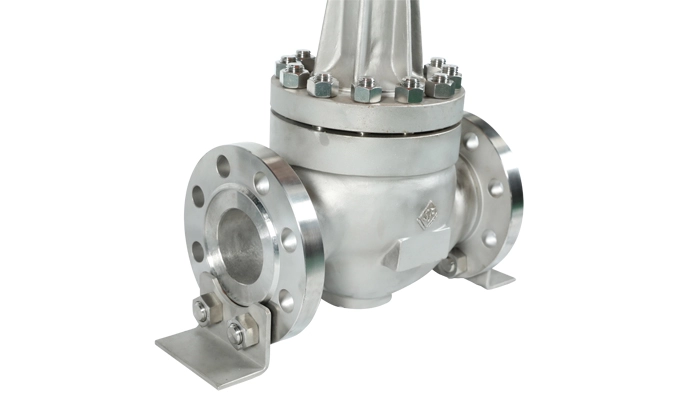

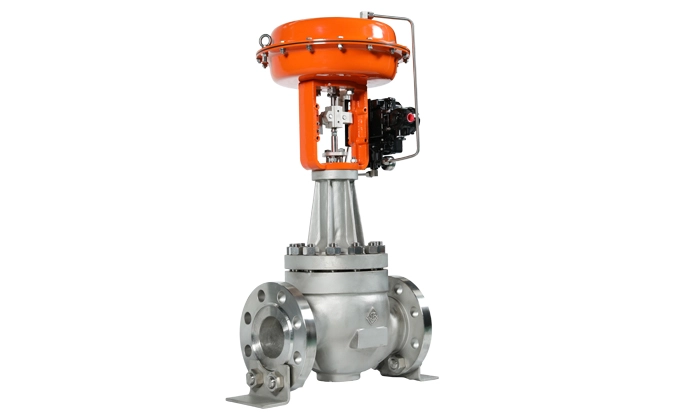

MY系列先导式笼式单座调节阀
MY系列先导式笼式单座调节阀采用先导结构,流道呈S流线型。具有结构紧凑、动作灵敏、阀容量大、流量特性精确、维护方便等优点,可用于较苛刻的工作条件。特别适用于大口径高温高压的调节和切断场合。

标准规格

本体部分

型 式 先导式阀芯型
泄漏等级 V级(GB4213或FCI70.2)
公称通径 DN65mm~400mm(2 1/2”~16”)
流量特性 等百分比、线性、快开
公称压力 PN系列:PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPaClass系列:Class150,300,600
连接方式 法兰式、焊接式①
法兰距 符合GB12221-2005①
阀体及上阀盖材质 WCB、WC9、CF8、CF8M②
填料 柔性石墨
上阀盖型式 散热型:200℃以上
套筒型式 窗口型套筒 对称多孔型套筒 阀座、套筒对称多孔型套筒 阀座、阀芯、套筒三级减压型套筒

注①:连接方式、阀体法兰及法兰端面距可按用户指定的标准制造;

:阀体、上阀盖及阀内件材质可按用户指定标准制造。
