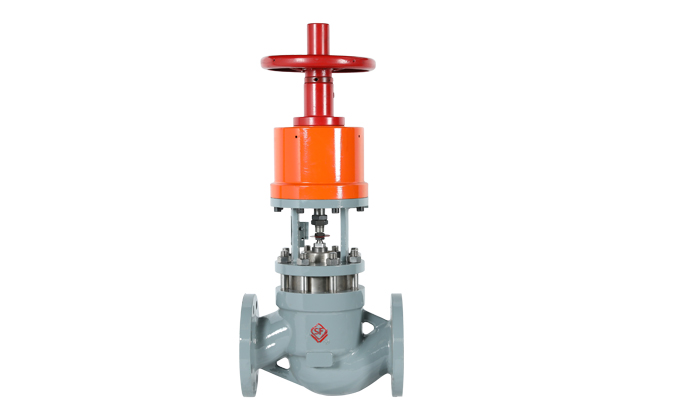

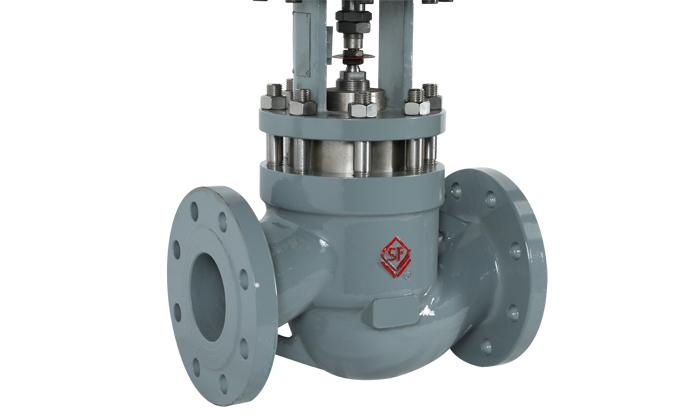

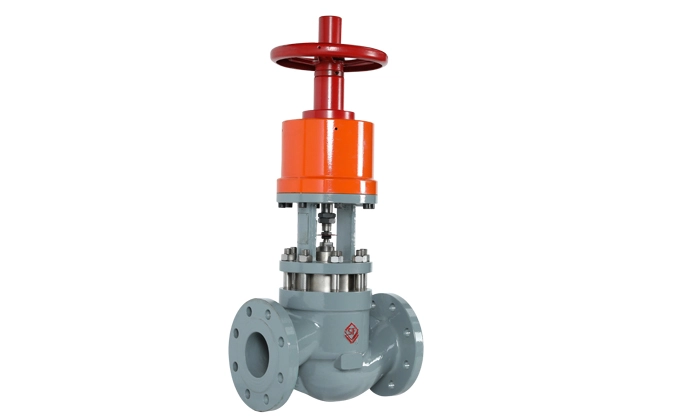

ZSQ型系列切断阀
ZSQ系列气动活塞式切断阀是气动单元组合仪表中的执行单元,是生产过程自动调节系统中的重要环节之一。它按照来自调节仪表的信号,切断、开启阀门或切换流路,从而达到系统的控制要求。配用电磁阀可进入电动单元组合仪表系统。
该系列阀门具有结构紧凑、动作可靠、维护方便和防火防爆等优点。因而广泛应用于化工、石油、冶金、电力、轻纺、造纸等部门的生产过程自动开关控制与远程控制。





标准规格

本体部分

型 式 P型单座阀 G型笼式单座(平衡型阀芯) N型三通阀芯
公称通径 DN20mm~200mm(3/4”~8”)
流量特性 快开(ON-OFF)①
公称压力 PN系列:PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPaClass系列:Class150,300,600
连接方式 法兰式、焊接式、螺纹②
法兰距 符合GB12221-2005②
阀体及上阀盖材质 WCB、WC9、CF8、CF8M③
填料 聚四氟乙烯V形填料、聚四氟乙烯碳纤维、聚四氟乙烯石棉及柔性石墨
表面涂层 银灰色(环氧树脂);阀体为不锈钢时,本体不加涂层。

:连接方式、阀体法兰及法兰端面距可按用户指定标准制造;

:阀体、上阀盖及阀内件材质可按用户指定标准制造。
